穩壓氣源控制儀 HQY-2

一、概述

穩壓氣源控制儀由壓力表、精密調壓閥、氣缸、時間繼電器等部件組成。主

要用于建筑密封材料擠出性的檢測，與標準擠出器或者原包裝單組分?jǐn)D出槍配套

使用。穩壓氣源控制儀符合 GB/T 13477.3-2002《建筑密封材料試驗方法》、GB/T

14683-2003《硅酮建筑密封膠》、GB 16776-2005《建筑用硅酮結構密封膠》、

JC/T 485-2007《建筑窗用彈性密封劑》等標準對穩壓氣源的要求。

注：本控制儀不含氣源，氣源單位自備提供，另行配置。

二、機器說明

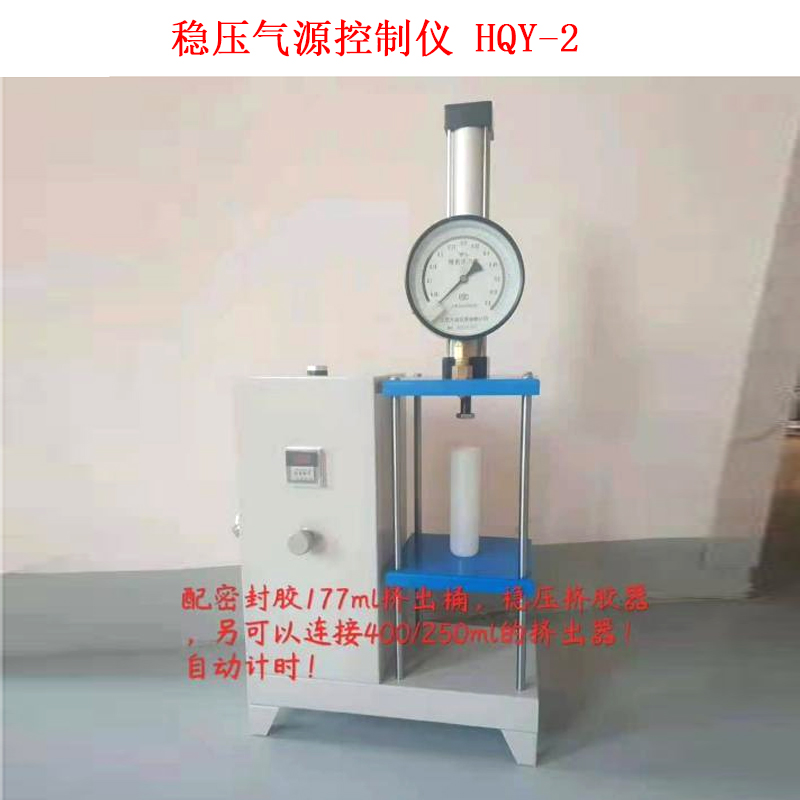

1、在前面板上配有時間繼電器用來記錄時間，下方有一個精密壓力調節閥，

根據試驗調節調壓閥，壓力表會顯示輸出壓力，旋轉鈕順時針旋轉為調高出口壓

力，逆時針放置為調低出口壓力。調節壓力時，應逐步均勻地調至所需壓力值，

不應一步調節到位，為后面的氣缸和管道提供穩定的壓力氣源。

2、左側上方為一塊 0.4 級精度Z大量程為 1.0Mpa 的壓力表，其后方為

小型氣缸（氣缸的后面上下有兩個調節閥，用來調節氣缸的動作速度，上閥調節

出，下閥調節回），用于配置 177ml 的擠出桶使用，下方設置有中間托盤放置擠

出桶，再下方空間用來放置裝膠容器，用來盛擠出的廢棄膠。

三、操作說明

1、以 177ml 擠出桶為例

使用時只需提供電源并連接進氣接口，用調節閥調節壓力表的壓力，達到試

驗規定的壓力；按下頂部的按鍵氣路打通；氣缸開始推出，以恒定的壓力對擠膠

桶施加壓力，推出桶內的試樣；同時時間繼電器開始計時（以秒為單位），待擠

出桶內的試樣推出完畢，松開按鍵，氣缸自動退回，時間自動計時結束，顯示所

用時間。

2、連接 250ml 和 400ml 擠出器

使用時需要關閉調壓閥下面的閥門，使氣體不在給氣缸供氣；用外部的連接

管插頭連接擠出器上的標準插頭，重復 1 的操作，氣體會以恒定的壓力給擠出器

內部的活塞施加壓力推出筒內的試件并記錄使用的試件。
